En la segunda parte de este artículo dimos un repaso a los componentes del circuito, conocimos sus valores y aprendimos para qué sirve cada uno de ellos. Ahora veremos cómo diseñar el circuito impreso, realizar el montaje de los componentes y, finalmente, el ajuste de la emisora para sacarle el máximo rendimiento.
Como ya dije, es necesaria una placa de circuito impreso para montar sobre ella los componentes electrónicos. También expliqué que, por motivos de sencillez, no íbamos a aventurarnos a crear una placa fotosensible, pues complicaríamos notablemente el circuito, que es de por sí bastante sencillo, así que intentaremos simplificarlo al máximo para que los que intentéis la construcción de la emisora no os encontréis con límites técnicos insalvables para un aficionado.
La placa elegida es una Uniprint; con ese nombre la tenéis que pedir en el comercio de componentes electrónicos. las hay de varios tipos, pero la más simple es como la que se muestra en la imagen. Como se puede observar está compuesta por unas pistas de cobre (normalmente pegadas a una plaquita de baquelita o fibra de vidrio) y agujereadas a tramos regulares.
Sólo una observación antes de continuar: la placa de la imagen está vista por su cara inferior, es decir, por la parte de las pistas de cobre. Es conveniente aclararlo, porque más tarde insertaremos en él los componentes por su cara superior, pero la imagen la seguiremos viendo desde abajo, como si los componentes se pudieran ver al trasluz.

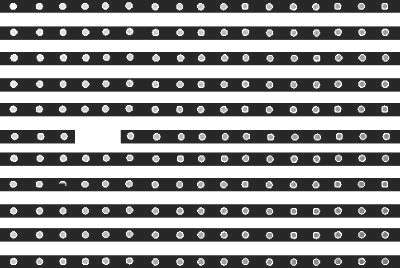

En esta imagen la placa ya está recortada al tamaño necesario, y efectuados los cortes sobre las pistas en aquellos puntos en que el circuito debe quedar interrumpido. Dada la sencillez de nuestro esquema, sólo ha sido necesario hacer un corte en la sexta pista, que abarcará un o dos agujeros. El resto de las pistas pueden quedar tal cual, aunque algunas se extiendan más allá de lo necesario, pues no afectará a las conducciones.
Aunque no se vean en la imagen, tenéis que practicar 4 agujeros en la placa (uno en cada esquina), para sujetarla después en el interior de la caja mediante 4 tornillos pasantes con separadores. Obvia decir, que los tornillos no deben tocar ninguna de las pistas; si eso sucediera tendríais que limar las pistas alrededor de los tornillos para asegurar que no hay contacto con ellos.
Seguidamente, tenéis que practicar otros cuatro agujeros en el interior de la caja metálica que coincidan con los de la placa.

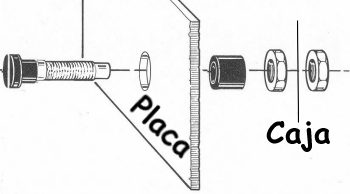

En la imagen podéis ver el ejemplo de sujeción de un tornillo. Observad que lleva un separador para que la placa se mantenga a determinada distancia del fondo de la caja; y también dos tuercas, una por dentro y otra por fuera de la caja, que se aprietan entre sí.
Vamos a comenzar a insertar los componentes sobre la placa. Tenéis que utilizar un soldador de 15 vatios, o como máximo de 25 vatios. Hay que seguir un orden de montaje, pues si colocásemos primero el transistor, el exceso de temperatura al colocar otro componente anexo podría dañarlo.
El orden de montaje a seguir es el siguiente:
– Primero las resistencias fijas R1 a R3 y el potenciómetro P1.
– Seguidamente los condensadores fijos C1 a C4, y el condensador variable C5.
– Ya sólo nos queda la bobina B1, los cables de alimentación (+ y -), los cables de audio, y en último lugar el transistor T1.
Los cables de alimentación y de audio los dejaremos un poco más largos de lo normal, para después recortarlos al tamaño adecuado una vez sujeta la placa en su caja.
Importante: El polo negativo de la fuente tiene que estar conectado también a la caja metálica, con objeto de que ésta sirva de apantallamiento e impida que las señales externas afecten al circuito. Para ello, es uficiente con atornillar a la caja un borne pasante sin aislar, insertándole una arandela con pestaña para poder soldar en ella el cable negativo (el que irá soldado a la pista con signo «menos» de la placa); tanto el cable como el borne deberían ser de color negro, para que quede identificado como polo negativo. El otro borne positivo, tiene que estar aislado de la caja; tanto el cable como el borne deberían ser de color rojo, para que queden identificados como polo positivo.
Una observación sobre la bobina: en este caso, estamos utilizando una bobina sin núcleo ni soporte, es decir bobinada al aire (puedes utilizar una variable, con núcleo de ferrita –lee la segunda parte de este artículo para conocer más detalles–). Deberás buscar algún tubo que tenga unos 8 milímetros de diámetro, y bobinar sobre ese tubo 4 vueltas de hilo de 1 mm. de sección. Una vez tengamos la bobina formada, la sacamos del soporte y separamos las espiras suavemente para no deformarla, de tal manera que entre espira y espira haya no más de medio centímetro. Más tarde, es posible que tengas que modificar esa distancia más o menos, juntando o separando las espiras hasta conseguir que el oscilador emita dentro de la banda de frecuencias de FM que nos interesa.

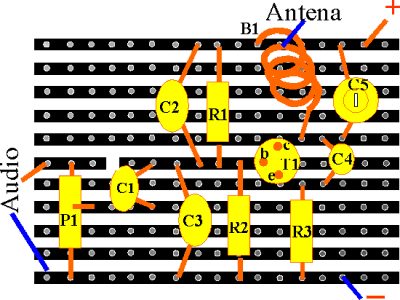

Recordar que la placa está vista por su cara inferior (la de las pistas de cobre) y que los componentes no están colocados en ella tal como los vemos, sino por su cara superior. Es decir, es como si los viéramos al trasluz a través de la placa.
Colocados todos los componentes y los cables de conexión, sujetaremos la placa en el interior de la caja metálica con sus cuatro tornillos. A estas alturas ya habremos instalado en la parte posterior el conector RCA de audio de entrada, y el de alimentación (si no quieres utilizar bornes para los conectores de alimentación, haz simplemente un pequeño agujero e introduce a través de él un cable bifiliar, pero recuerda que el cable negativo tiene que estar conectado también a la caja, para que haga de apantallamiento).
También tienes que abrir un agujero para montar un conector BNC para la antena, si es que vas a utilizar este sistema. Si prefieres dejarlo para más adelante, puedes probar de momento con un simple hilo de medio metro de longitud a modo de antena, sacándolo por un pequeño agujero abierto en la chapa, lo más cerca posible de la bobina B1.
También tienes que abrir sendos agujeros en la chapa de la caja a la altura del potenciómetro P1 y del condensador variable C5, de forma que se puedan ajustar desde fuera, una vez hayamos cerrado la tapa.
Antes de cerrar la tapa, tienes que soldar el cable de antena a una de las espiras de la bobina B1. Prueba en principio a conectarlo en la segunda espira comenzando desde el extremo positivo de la fuente (echa un vistazo a la imagen del montaje más arriba).
Si has seguido todas las instrucciones, sólo queda cerrar la tapa y conectar el cable de alimentación a un alimentador de corriente continua, que ofrezca al menos un voltaje no inferior a 9 voltios pero no superior a 25 voltios. Ojo, asegúrate que coincidan los polos positivo y negativo de la fuente con los del circuito, pues podrías destruir el transistor si lo conectas al revés. Una opción para no errar mientras hagas pruebas, es colocar en serie en el cable positivo un diodo de silicio; de esta forma si cambias la polaridad no llegaría corriente al circuito.
Si está todo listo, hazte con un aparato de radio de FM y busca una zona del dial que esté limpia. Seguidamente conecta el alimentador. Sería sorprendente que el aparato estuviese emitiendo justo en la frecuencia que has elegido, así que no tendrás más remedio que mover la banda de emisión girando el tornillo del condensador variable C5. Para eso tienes que hacerte con el ya comentado trimador, e introducirlo a través del agujero de la caja que has abierto encima de dicho condensador. No intentes ajustar este condensador con la caja destapada, porque aunque lo consiguieras, nada más poner la tapa la frecuencia de emisión habrá variado sustancialmente (debido al cambio en las capacidades y renonancia que ofrece el habitáculo); haz siempre este ajuste con la caja totalmente blindada.
Estos condensadores no tienen principio ni fin, o sea, cuando han girado 360 grados vuelven a comenzar en cero de nuevo. Tienes que ir moviéndolo lentamente, pero ya te comento que si el circuito oscila, observarás pequeñas interferencias en el receptor de FM (son los llamados armónicos), en caso contrario puede que el transistor no esté oscilando.
Saber cuando hemos encontrado la frecuencia exacta es cuestión de hacer unas cuantas pruebas. Con la emisora apagada, en el receptor de radio debemos escuchar sólo ruido de fondo, pero cuando la emisora esté emitiendo en la frecuencia de recepción, entonces el ruido desaparecerá totalmente, como si fuese ahora el receptor el que está apagado. Si en ese momento introducimos una señal de audio a través del conector de entrada (por ejemplo la salida de audio de un aparato de video) y ajustamos el potenciómetro P1 para que module la emisora sin distorsión, escucharíamos esa señal con toda claridad en el receptor.
Tengo que hacer una precisión sobre los llamados «armónicos»: es posible, que moviendo el condensador variable C5 encontremos un punto óptimo de recepción, pero puede ser un armónico de la frecuencia original. Para saberlo, es suficiente con ir alejándonos con nuestro receptor unos cuantos metros de la emisora; si observamos que la señal se pierde, es que la frecuencia que hemos sintonizado es un armónico, y no la frecuencia original. Hay que recordar, que esta emisora cuando está perfectamente ajustada, se puede recibir su señal a cientos de metros, e incluso kilómetros en campo abierto. Por tanto, volveremos entonces a mover el condensador C5 hasta conseguir recibir una señal que no se desvanezca a los pocos metros.
Si aún así no se consigue, es posible que la banda que estamos cubriendo esté fuera de la que recibe nuestro receptor, y que sólo estemos captando armónicos. En este caso tendremos que abrir la tapa de la caja y proceder a hacer distintas pruebas con la bobina B1. Primero separando ligeramente las espiras, cerrando y volviendo a resintonizar (ahora la banda de frecuencias será más alta, pues al abrir las espiras hemos dado menos inductancia a la bobina –lee la primera parte de este artículo para saber más sobre cómo modificar la inductancia–). Si vemos que nos hemos alejado demasiado de la frecuencia, entonces prueba a juntar un poco las espiras en vez de separarlas (en este caso la banda de frecuencias será más alta, pues al cerrar las espiras hemos dado más inductancia a la bobina).
Cuando hayas conseguido localizar en la emisora la frecuencia exacta de tu receptor, ya será cuestión de colocar en la caja una antena un poquito más decente que un simple hilo. Recuerda entonces que al cambiar la antena la frecuencia habrá variado un poco, y tendrás que resintonizar moviendo ligeramente el condensador C5.
Sólo me queda una recomendación que hacer: si la señal que recibes en el receptor tiene un ruido de fondo, como el de una motosierra, es porque el acoplo de la antena es demasiado fuerte. Para solucionarlo, tienes que desoldar el cable de antena de la segunda espira, y probar a soldarlo en la primera, o entre la primera y la segunda. Lo primero que notarás es que la frecuencia ha vuelto a variar (es debido a que la antena carga más o menos el circuito, y lo hace cambiar un poco de frecuencia), y en ese caso deberás volver a resintonizar de nuevo moviendo ligeramente el condensador C5.
Si no os sale a la primera, no desesperéis, seguid intentándolo. Os aseguro que ver funcionar este pequeño aparato da una gran satisfacción, pues bien ajustado tiene una calidad de sonido similar a la de una emisora de FM comercial, con la única diferencia de que no es estéreo, pues funciona en monofonía.
Mucha suerte
